液环真空泵的工作原理
液环真空泵属于旋转式容积泵，可在化工、电力、环保、食品饮料加工及包装、船舶、矿山、油气、制药、纸浆造纸和纺织等工业领域，为各类工艺提供真空环境。
液环真空泵以水或其他与工艺兼容的液体作为密封介质。其运行原理简单，泵体内部无接触式部件，因此在处理含杂质及易燃易爆等危险气流时，是安全可靠的选择。液环真空泵有单级和双级两种设计形式，部分机型还可配置为压缩机，进一步提升设备的适用灵活性。
咨询我们的专家
有疑问或需要更多信息？请选择以下选项联系我们、申请服务或获取报价
工作原理

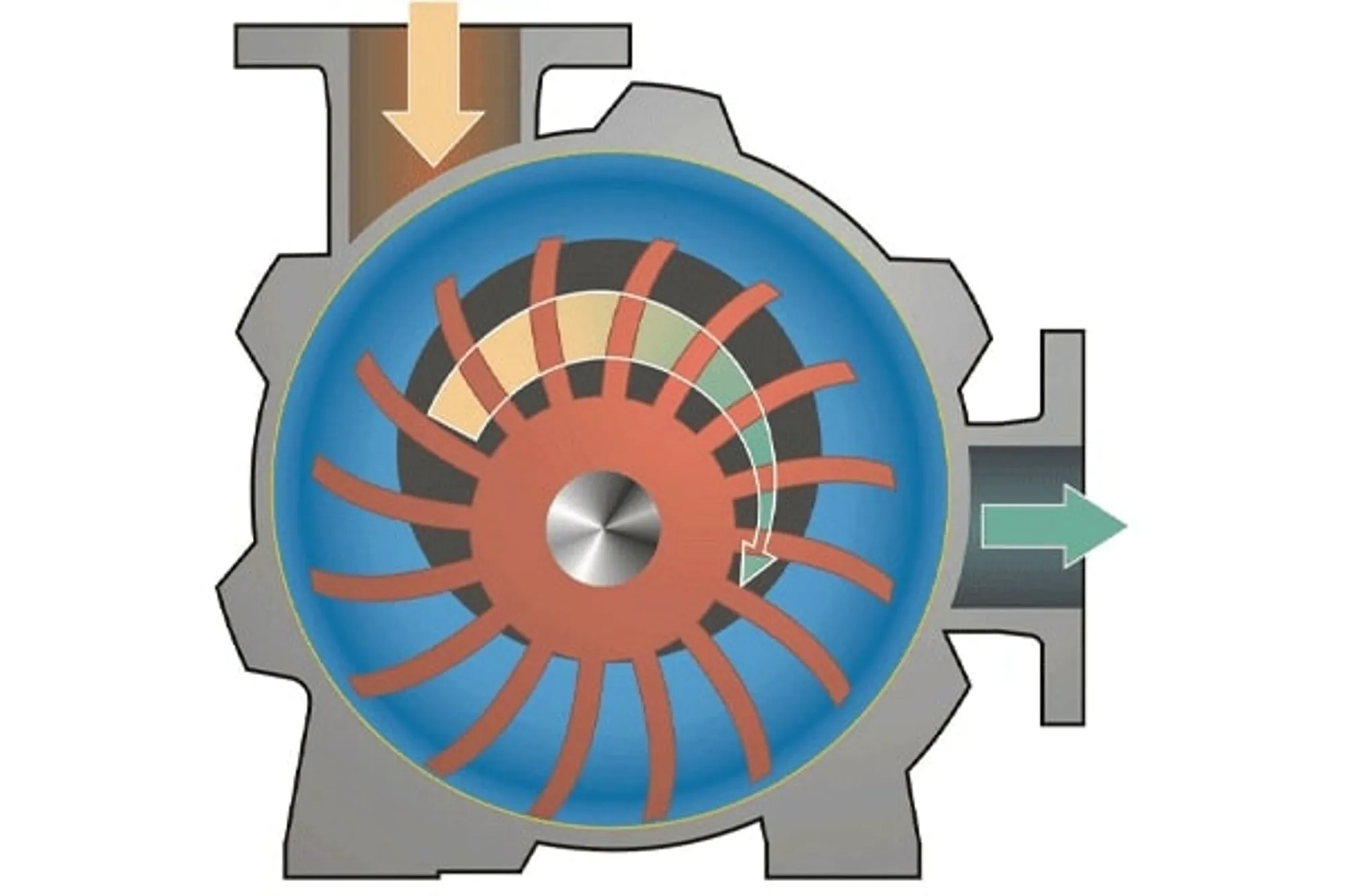

叶轮旋转时，密封液在泵体内形成液环，由此构建出若干用于捕集气体的小型腔体。转子轴线与泵体轴线设计为偏心结构，使得每个转子腔体在单次旋转周期内完成“近乎充满—近乎排空”的循环过程，进而对气体形成压缩，实现抽气作业。
真空泵的真空进气口与常压排气口为所输送的混合气体提供流通通道。气体压缩产生的热量会被密封液吸收，部分密封液会随气体一同排出。排出的废气与残留液体会进行气液分离，废气被导入工厂废气排放系统，残留液体则回流至泵体循环使用。同时，系统会持续补充温度更低的密封液，以维持设备稳定运行。
观看本视频，了解工作原理
液环真空泵的产品特点
- 耐受介质夹带——软性固体颗粒、水分、液团、化学介质等杂质均不会对泵体造成损害，这些杂质可直接随泵体排气被顺利排出。
- 运行低温低噪——密封水在泵体内循环流动，确保泵体运行温度始终处于低位；设备运行噪音相对较低，不超过85分贝（A）。
- 全真空区间连续运行——泵体可在任意真空度下持续稳定运行，真空度覆盖范围为29英寸汞柱至常压。
- 维护便捷且使用寿命长——液环真空泵结构坚固，仅含一个运动部件，即安装于轴上的转子；配套轴承专为长期连续运行工况设计，可有效降低设备磨损率，实现维护操作简化、维护成本可控的效果。
- 绿色环保——泵体运行无需更换润滑油，也无需配备滤油器、油盘、冷凝器等附属装置。这一设计可使机房保持洁净，从根源上杜绝油污污染及含油废水排入下水道的情况。

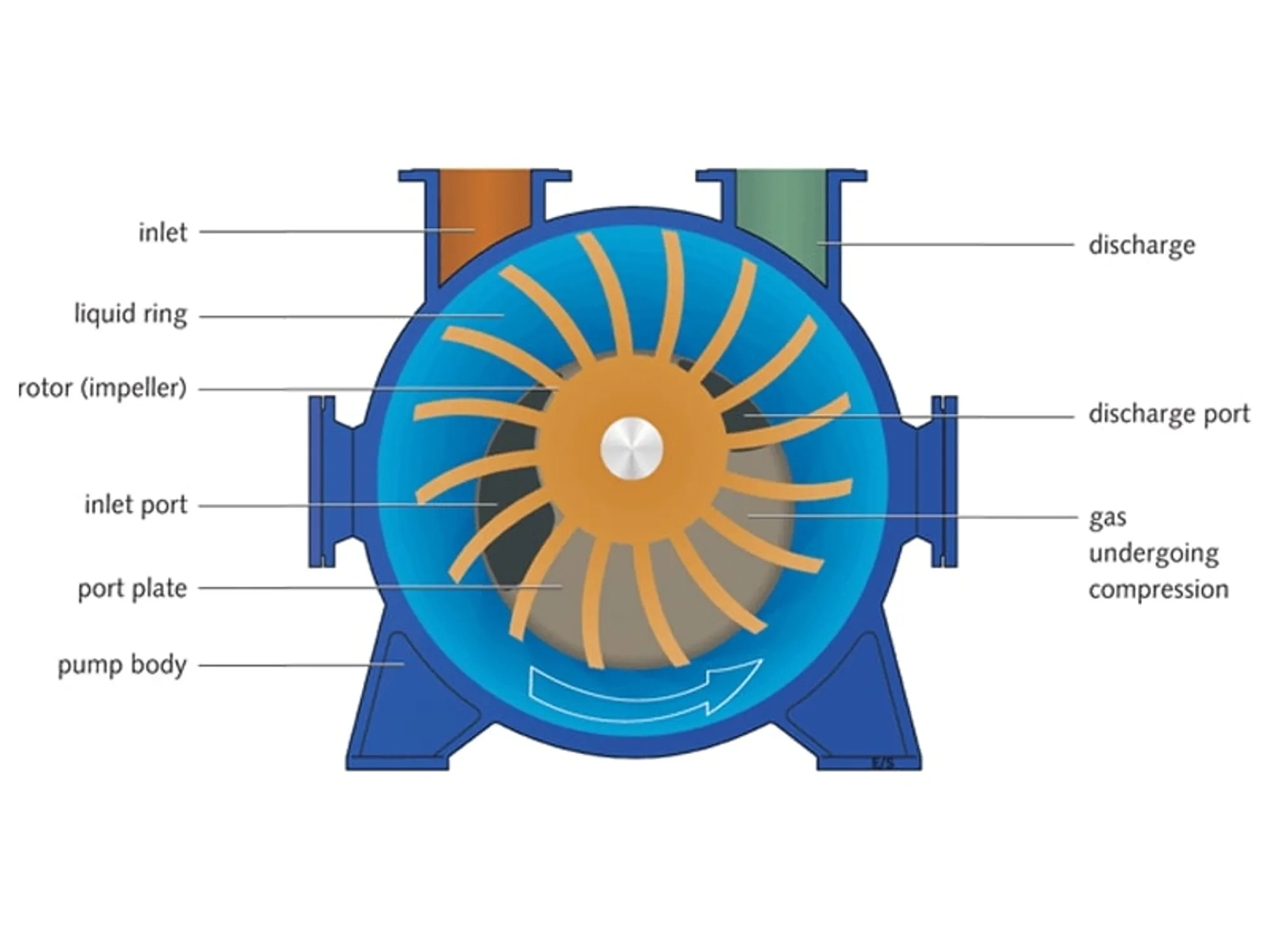

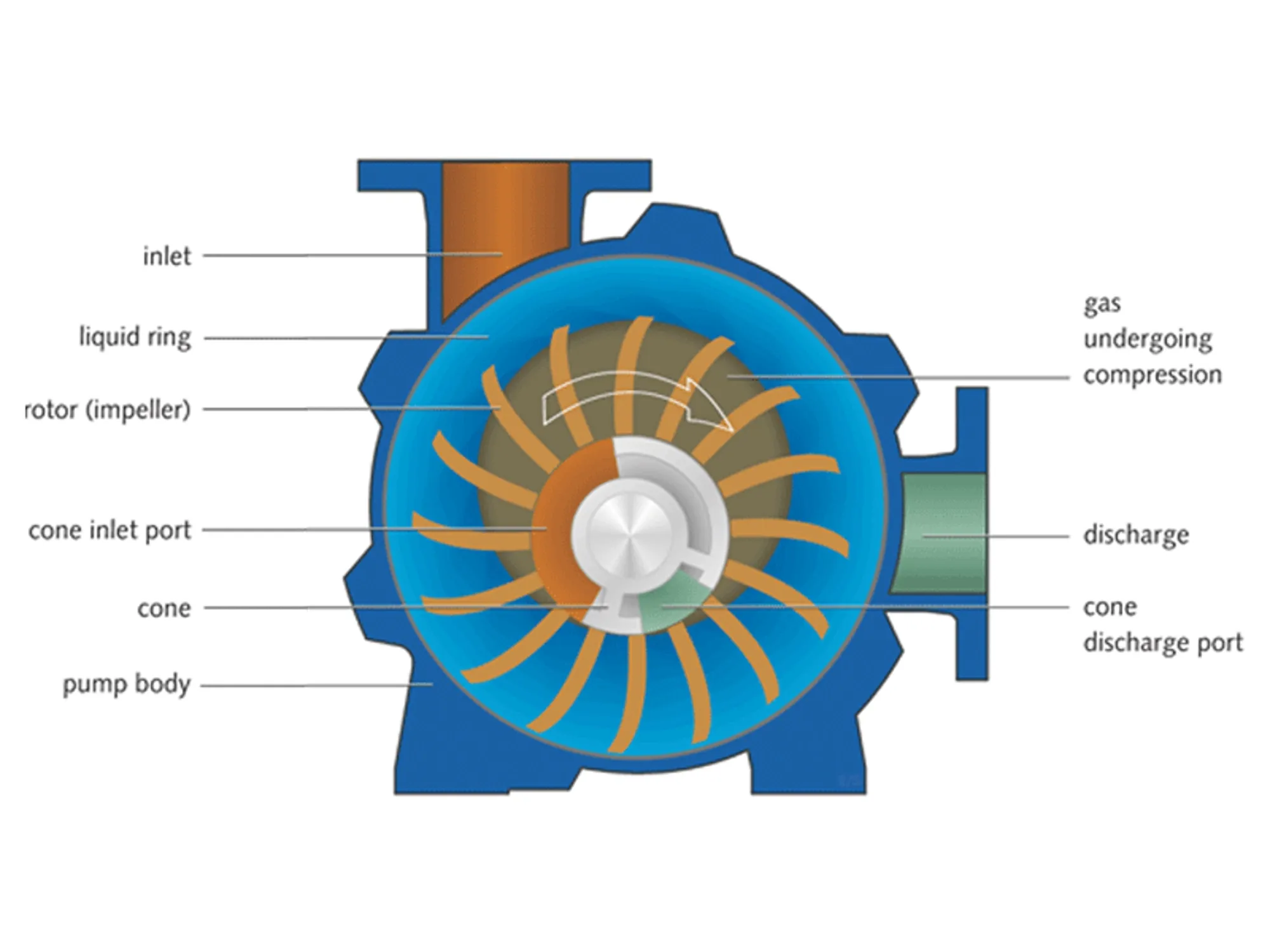

液环真空泵内部结构解析
液环真空泵背后的技术原理
液环真空泵的设计技术经过深度优化，可在严苛的工业环境高负荷需求下，实现高效、稳定的运行表现。这类真空泵是为满足客户特定需求而研发的经济耐用型解决方案。
蒸气冷凝可实现抽速增益
在液环真空泵内，干空气或干燥混合气体从真空状态被压缩至常压的过程，与其他容积式真空泵的压缩原理基本一致，区别在于液环真空泵内的气流温升幅度更低。
而湿空气或含有可凝性蒸气的混合气体，其压缩过程则存在显著差异。部分进入泵体的蒸气会被低温密封液冷却，进而发生冷凝，冷凝液随即与密封液混合。相较于蒸气在进气气流中占据的体积，冷凝后的液相体积大幅缩减，这一体积差便转化为泵的抽速增益。
只有在气体被压缩前完成冷凝的蒸气，才能为泵的入口抽速带来增益效果。具体来说，在每个转子腔室转过进气口之前，蒸气必须完成冷凝；若冷凝过程在腔室与进气口断开连通后才发生，则无法提升泵的入口抽速。
液环真空泵可通过进气口处理大量液体介质，且气体抽速几乎不会因此下降。为最大化利用冷凝增益效应，实际应用中常将部分液体直接喷淋至真空泵上游的进气管路内。
